ES Guardian Powerfan Hub für Industrienutzung

CON Alphacool ES Guardian 4Port Powerfan Hub

Artikelnr.: 26158
EAN: 4250197135573
Gewicht: 0,097 kg
Verfügbar: Es sind noch mehr als 250 Artikel verfügbar
Produktbilder können vom Original abweichen

49,99 € *

inkl. MwSt. zzgl. Versandkosten

Lagernd

Alphacool Eisplateau Anti-Statik Arbeits- und Montagematte 120x60cm

59,98 €*

Alphacool Eistools Alphacool Montagehandschuhe Größe L - Black

1,48 €*

Alphacool ES 120mm 1.000-4000rpm Fan ( 120x120x25mm ) - Two Ball Bearing - PWM

22,98 €*

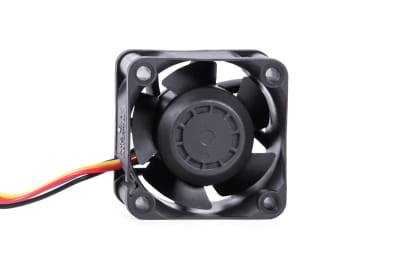

Alphacool ES 40mm 400-10.000rpm Fan ( 40x40x20mm ) - Two Ball Bearing - PWM

25,98 €*

Alphacool ES 40mm 400-15.000rpm Fan ( 40x40x28mm ) - Two Ball Bearing - PWM

26,98 €*

Phobya 4Pin PWM Verlängerung 90cm - Schwarz

5,58 €*

Server- und Industrielüfter haben aufgrund der speziellen Anforderungen einen enorm hohen... mehr

Menü schließen

Produktinformationen

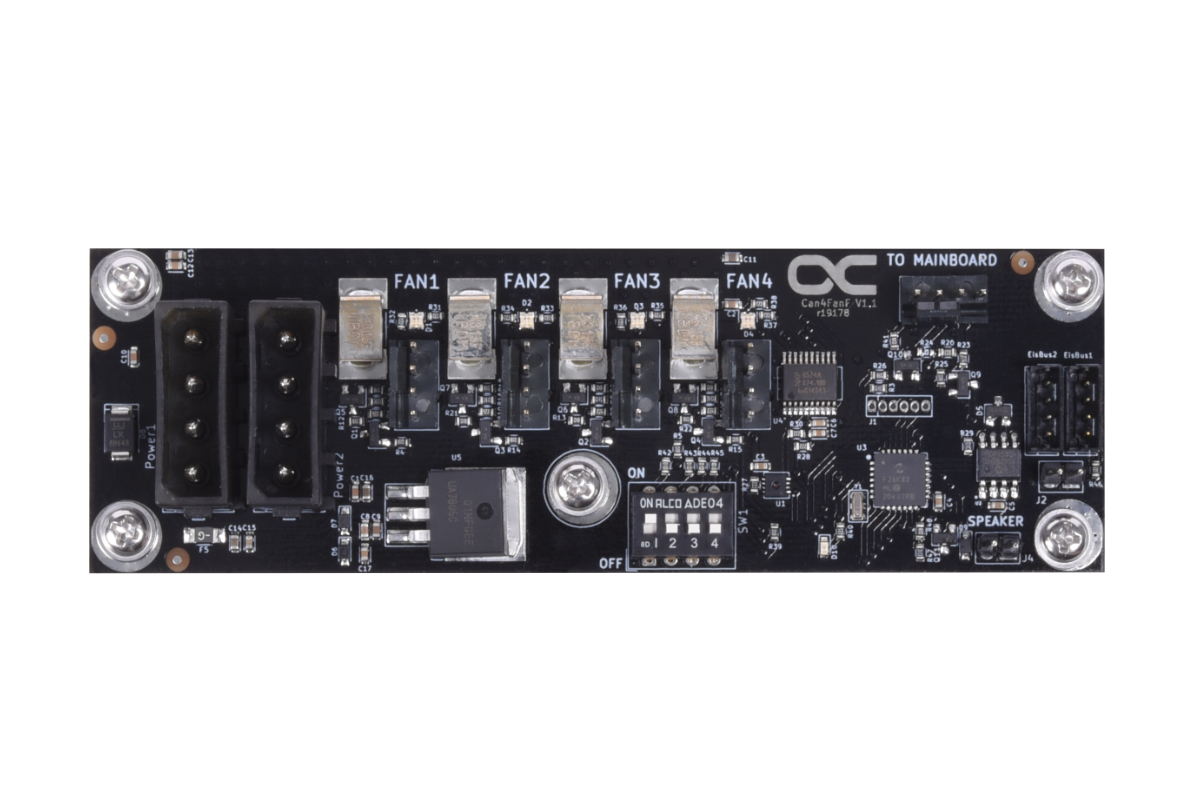

Server- und Industrielüfter haben aufgrund der speziellen Anforderungen einen enorm hohen Stromverbrauch. Aus diesem Grund können sie meistens nur an das Netzteil direkt angeschlossen werden, da die vorhandenen Anschlüsse auf den Standardmainboards die Energieversorgung nicht bereitstellen können. Problematisch ist, dass die Funktion der Lüfter nicht über das Mainboard geprüft, überwacht oder gesteuert werden kann. Dafür bietet Alphacool mit dem ES Guardian 4Port Powerfan Hub die ideale Serverlösung für Industrielüfter.

Wie funktioniert es?

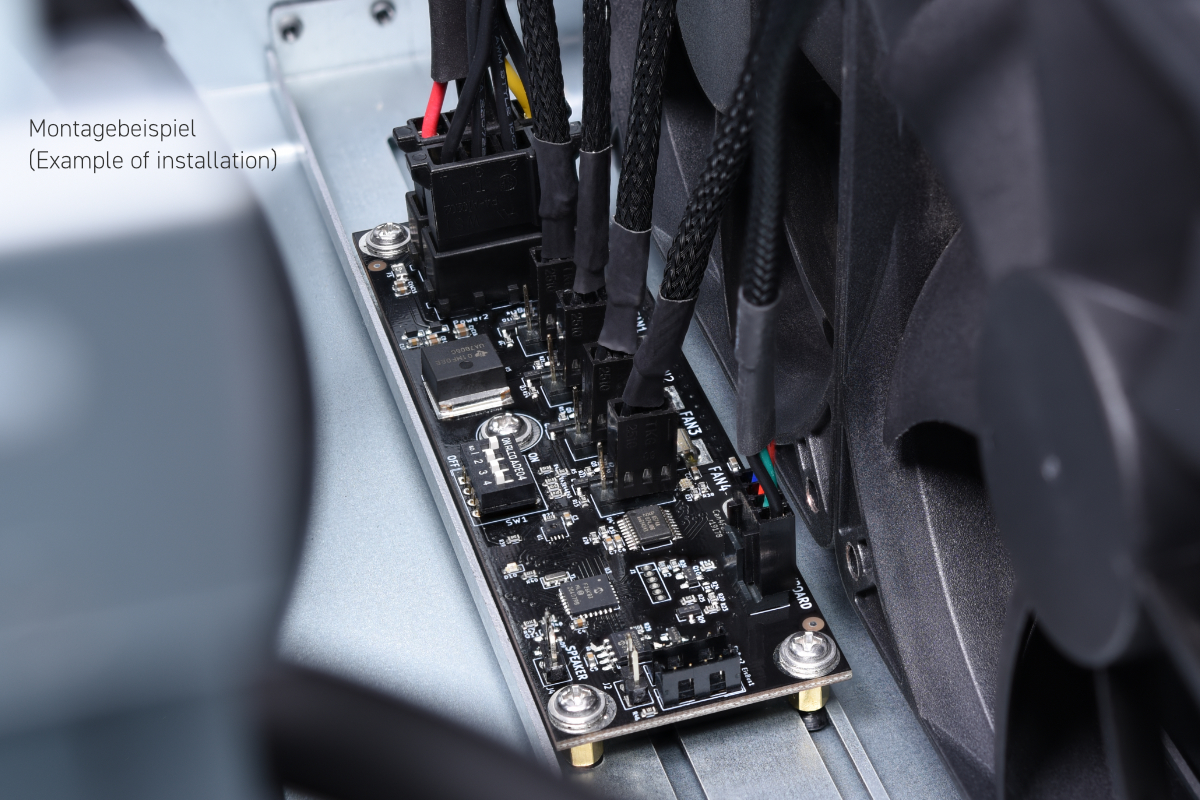

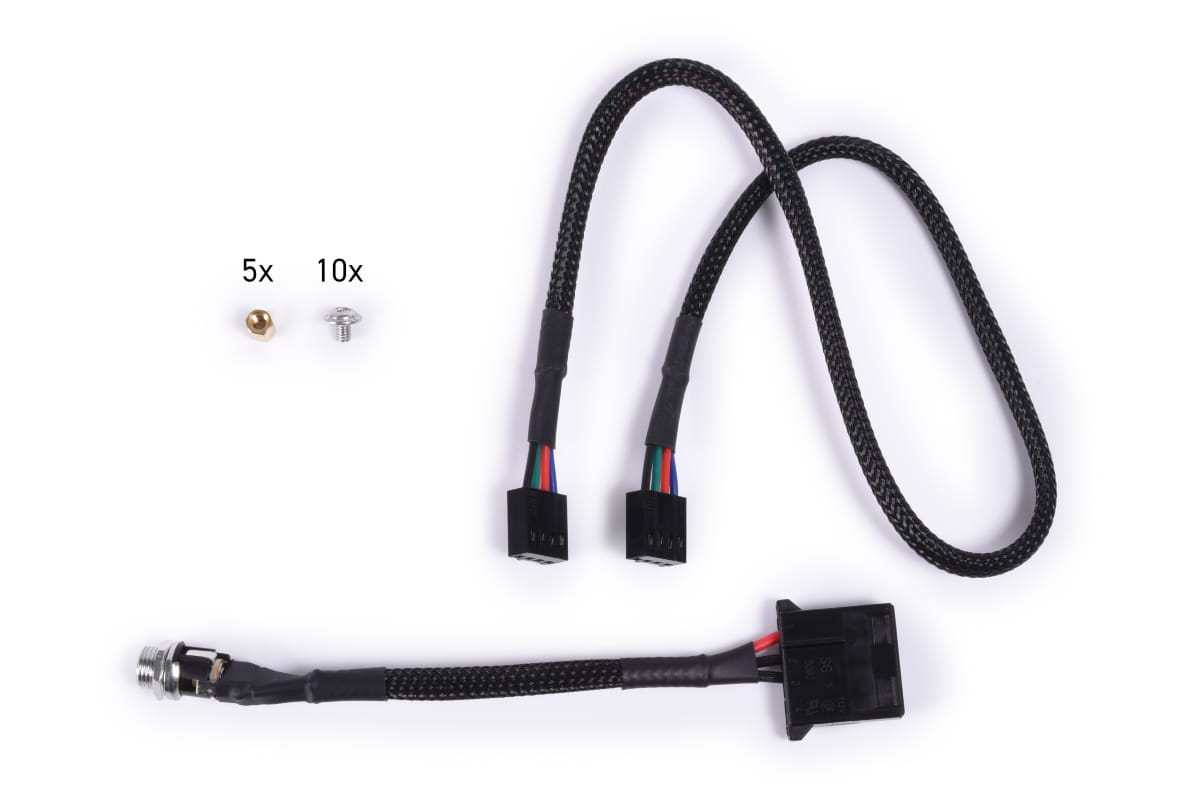

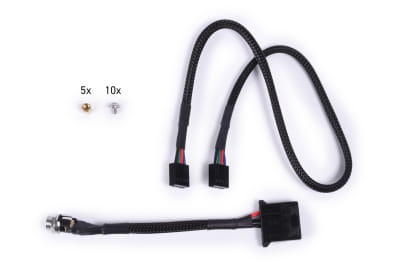

Der ES Guardian 4Port Powerfan Hub kann mit Hilfe von M3x4mm Schrauben und M3x6mm Abstandshaltern beliebig im Gehäuse platziert werden (siehe Montagebeispiel) und wird direkt an das Netzteil über das mitgelieferte Stromkabel angeschlossen. Für den Fall, dass die verwendeten Lüfter mehr als 1,5A (18W) pro Lüfter benötigen, ist ein weiterer Stromanschluss vorhanden. Er bietet die Möglichkeit, 4 Lüfter per 4-Pin PWM anzuschließen. Final muss der Powerfan Hub noch via 4-Pin PWM mit dem Mainboard verbunden werden. Sind diese Arbeitsschritte erledigt, können die 4 Lüfter überwacht und die Drehzahlen ausgelesen werden.

Stand-Alone-Betrieb

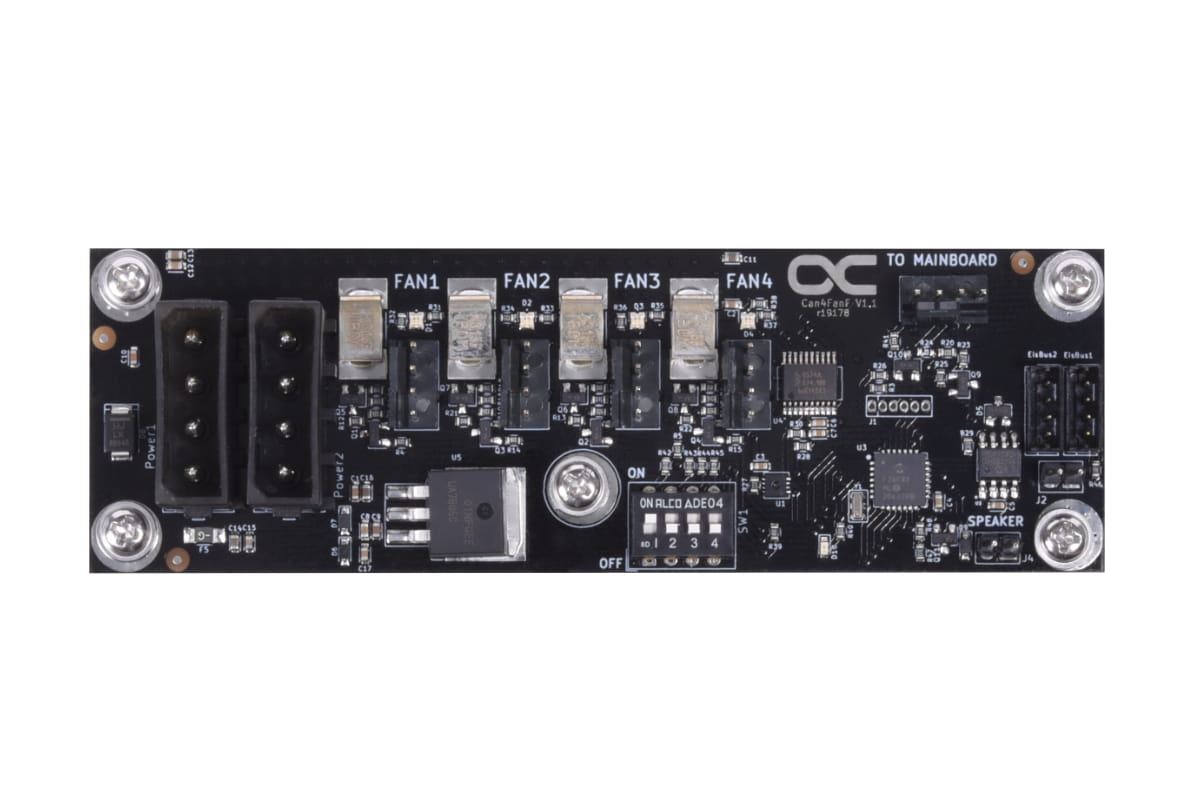

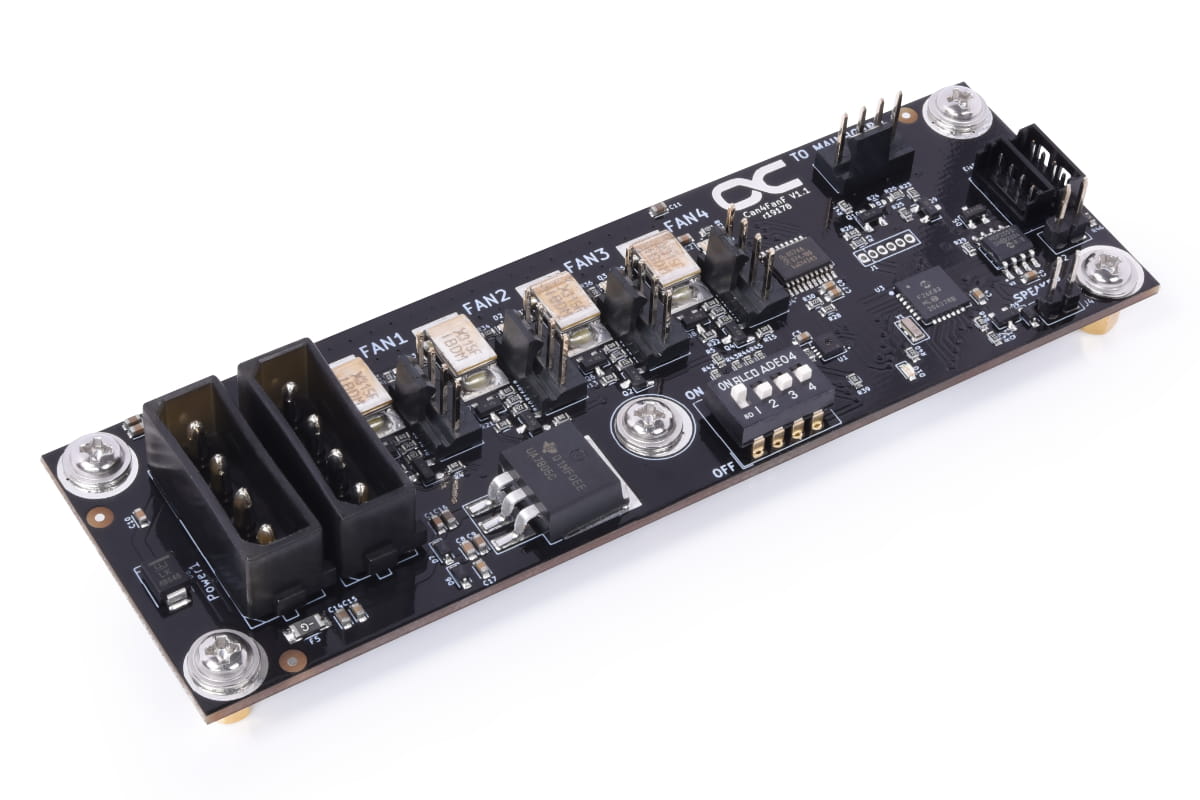

Der ES Guardian 4Port Powerfan Hub verfügt über einen 4-Fach DIP–Schalter. Der Schalter hat die Möglichkeit die Überwachung der Lüfter einzeln zu aktivieren oder zu deaktivieren. Das Drehzahlsignal (RPM) wird vom ersten aktiven Lüfter an das Mainboard über den 4-Pin PWM Anschluss weitergeleitet. Sollte ein überwachter Lüfter defekt sein, wird kein Drehzahlsignal an das Mainboard gesendet. Sofern das Mainboard die entsprechende Funktion unterstützt, kann eine Fehlermeldung ausgegeben werden.

Volle Kontrolle
Der Powerfan Hub verfügt über einen Lautsprecheranschluss, an dem ein Piezo-Buzzer oder Standard PC-Speaker angeschlossen werden kann. So kann im Fall eines Lüfterausfalls auch ein hörbares Warnsignal ausgegeben werden. Kontroll-LEDs an den Lüfteranschlüssen ermöglichen auch die optische Kontrolle.

CAN-Bus Anschluss *
Bei Verwendung der Can Anschlüsse ergeben sich weitere Funktionen:
- jeder Lüfter kann separat gesteuert werden
- Temperatur und Feuchtigkeit kann in Echtzeit ausgelesen werden
- Temperatursteuerung und Temperaturzonen anzeigen
- Betriebsstundenzähler
- für den späteren Stand-alone Betrieb kann die Regelungskurve bei jedem Lüfter als „Preset“ abgespeichert werden

(* Die zusätzliche Funktionalität ist jedoch an die Verwendung eines entsprechenden CAN-Bus Controller von Alphacool und die dazugehörige Software gebunden!) Bald erhältlich

Technische Daten
L x B x H	120 x 38 x 18mm
Stromversorgung (Anschluss)	2x 4-Pin Molex Anschluss über Netzteil
Versorgungsspannung	12V DC
Dauerstrom	12A bei 12V
Maximaler Strom bei 12V	16A
Anschlussmöglichkeiten	4x 4-Pin PWM Lüfter \| 1x 4-Pin PWM Mainboard \| 2x 4-Pin CAN-Bus \| 1x Speaker
Typ Stromanschlusskabel	4-pin Molex/LUMBERG 1614_20
Länge Stromanschlusskabel	110mm
Typ Mainboardkabel	4-Pin PWM
Länge Mainboardkabel	400mm
Steuerung Überwachung	DIP-Schalter (4fach An/Aus)
