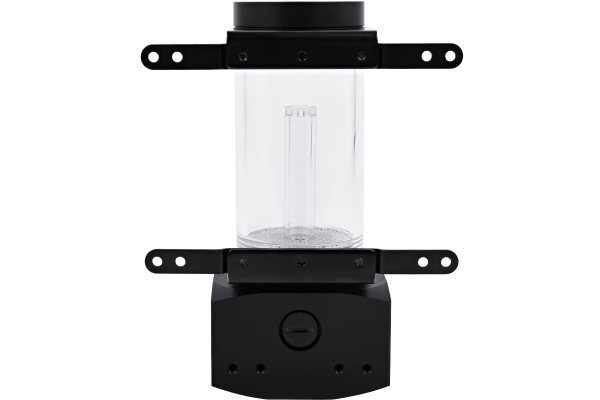

Alphacool Eisbecher D5 150mm Acetal Ausgleichsbehälter

Ein Rohr neu erfunden

Die Eisbecher Serie besteht aus 20 verschiedenen Ausgleichsbehältern die sich in der Art der Anwendung, der Größe und am Äußeren unterscheiden. Unter diesen gibt es zehn Ausgleichsbehälter die zu 99% aus Acrylglas hergestellt sind - Das ist einmalig! Der wesentliche Unterschied besteht aber in der Funktion der verschiedenen Sockel.

Wesentliche Bestandteile

Bubble Down
Diese befindet sich in dem Ausgleichsbehälter ganz unten und verhindert effektiv die Bildung von Sog- und Strudelbildung wodurch ein Ansaugen von Luftblasen verhindert wird.

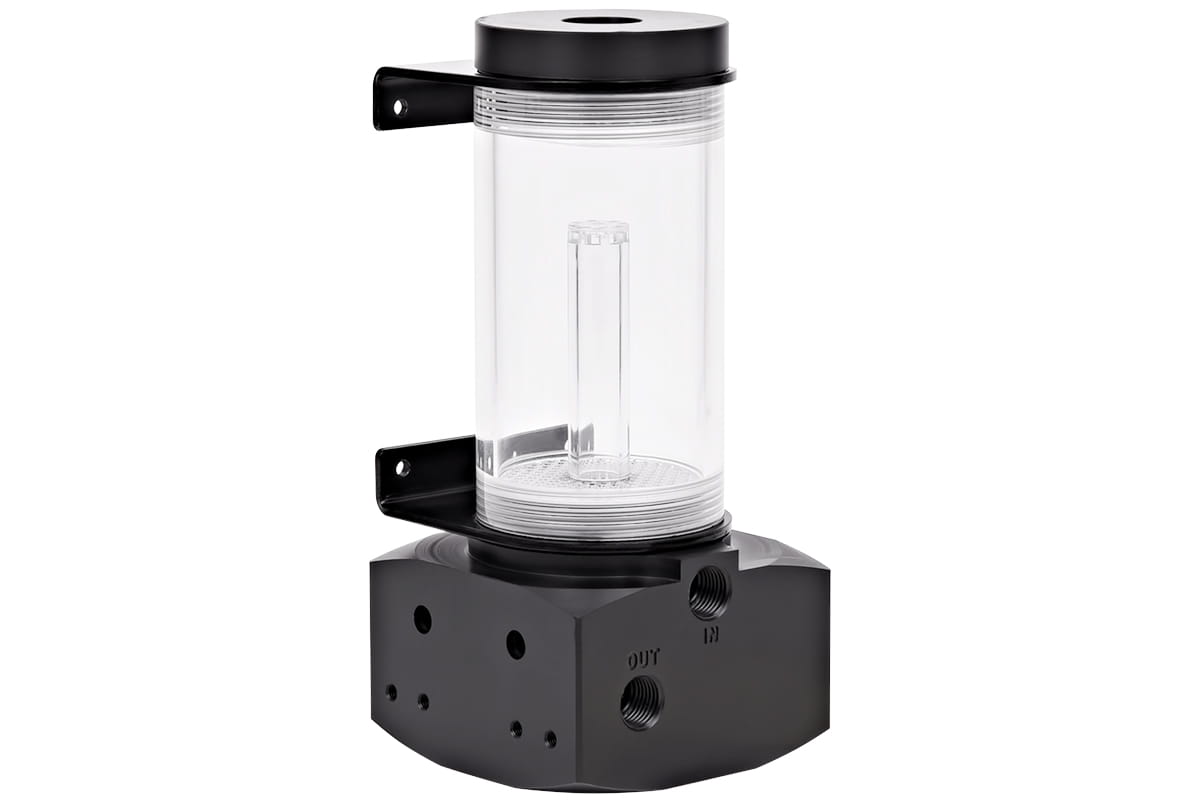

Lighttower Steigröhrchen

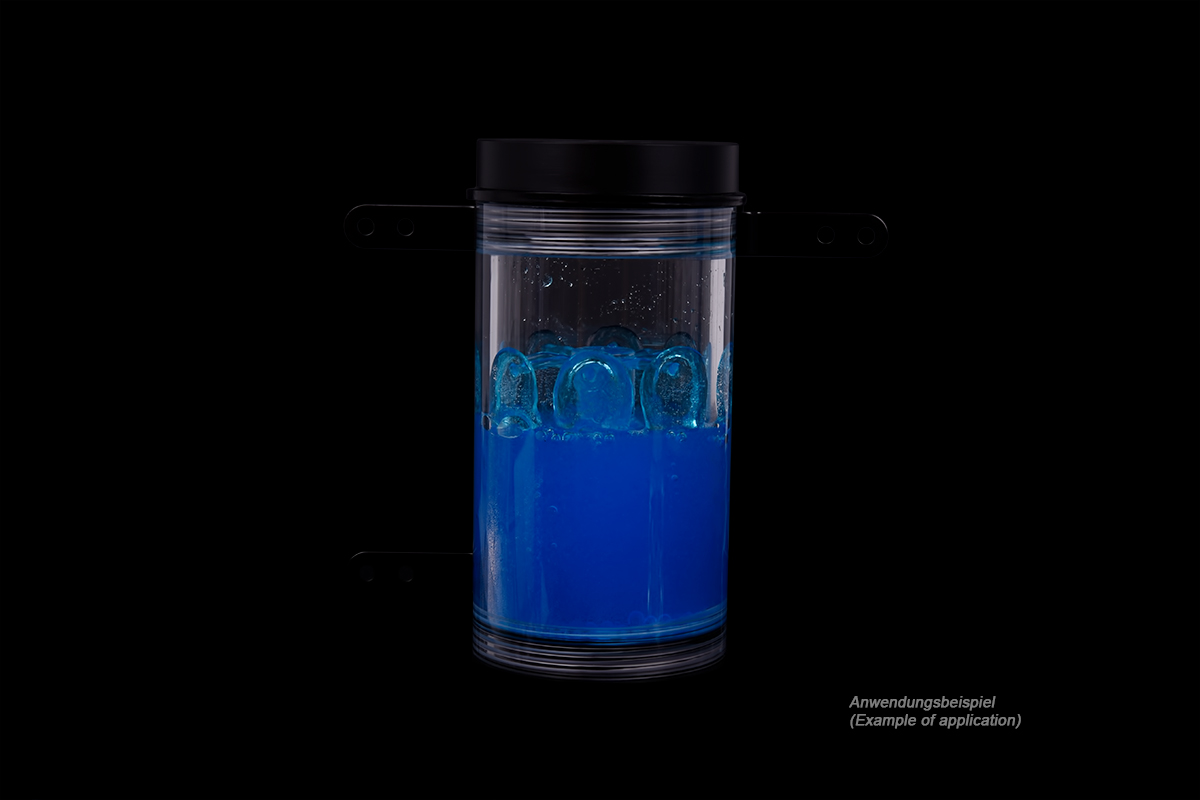

Der sogenannte "Lighttower" Effekt sorgt für ein optisches Erlebnis in jeder Wasserkühlung. In den Eisbechern wurde dieses sowohl von unten kommend, als auch von oben kommend verwendet. Das Wasser wird durch das Steigröhrchen nach oben bzw. unten geführt und spritzt durch acht gleichmäßig verteilte Löcher am Ende des Röhrchens an die Innenwand des Behälters. Dieses interessant aussehende Wasserspiel ist der sogenannte Lighttower Effekt.

Stand

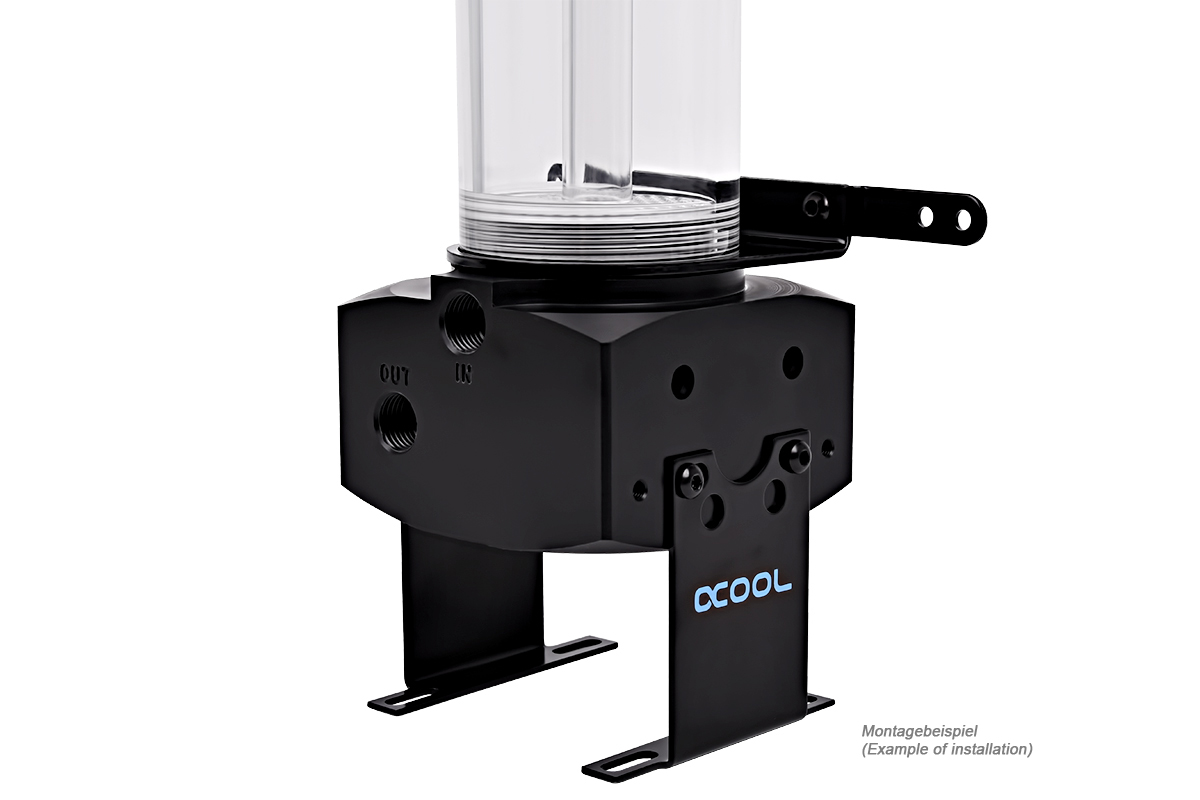

Die von den Eisdecken bekannten Füße finden auch hier Anwendung und verleihen jeder Kombination einen festen Stand.

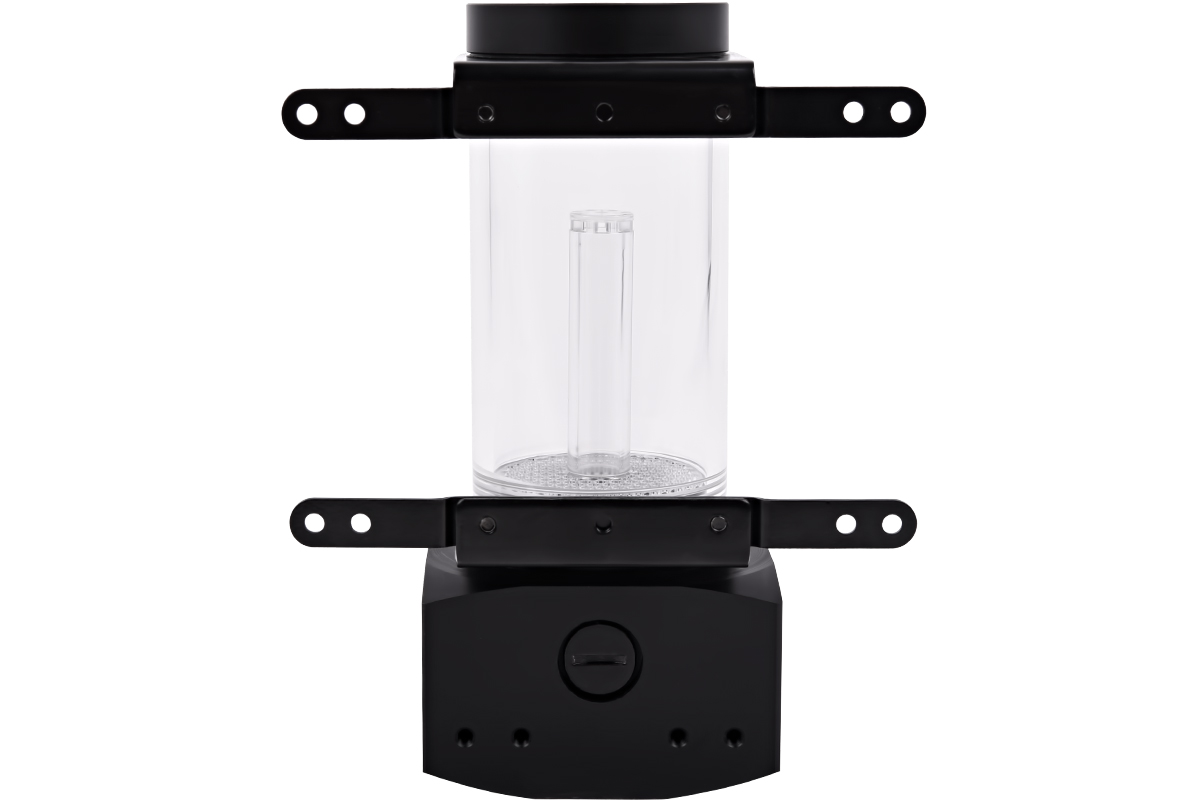

Halterungen

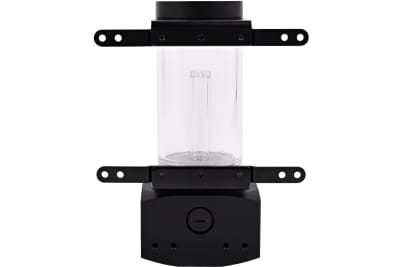

Zur Befestigung im Gehäuse sind zwei Halterungen ober- und unterhalb des Rohrs verbaut. In diesen Halterungen sind Löcher im Abstand eines 120er bzw. 140er Lüfters. Soll der Behälter allerdings nicht an Lüfterplätze montiert werden, lassen sich die Halterungen auf die Breite des Behälters reduzieren und es stehen drei M4 Gewinde je Halterung für die Befestigung zur Verfügung. Auch wenn die Halterungen gar nicht verwendet werden, lassen sich diese ganz einfach entfernen. Diese Halterung ist bei allen 20 Behältern wiederzufinden.

Beleuchtungsmodul
Die Beleuchtungsmodule bestehen aus Acrylglas und ermöglichen die Beleuchtung mit einer 5mm LED. Die Module lassen sich in alle 1/4" Öffnungen Schrauben. Sie finden Anwendung im Deckel und teilweise in den Sockeln der Behälter. Hiermit lassen sich einzigartige Beleuchtungseffekte erzeugen.

Material
Alle Versionen des Behälters sind in Acetal und Acryl erhältlich. So ist für jeden was dabei.

Größen
Alle Behälter sind in zwei verschiedenen Größen erhältlich: Die 150mm Version und die 10cm größere 250mm Version. Aufgrund der Größe kommt bei dem kleineren Behälter nur ein Steigröhrchen von unten kommend zum Einsatz. Beim größeren Behälter sogar zwei, jeweils von unten und oben kommend.

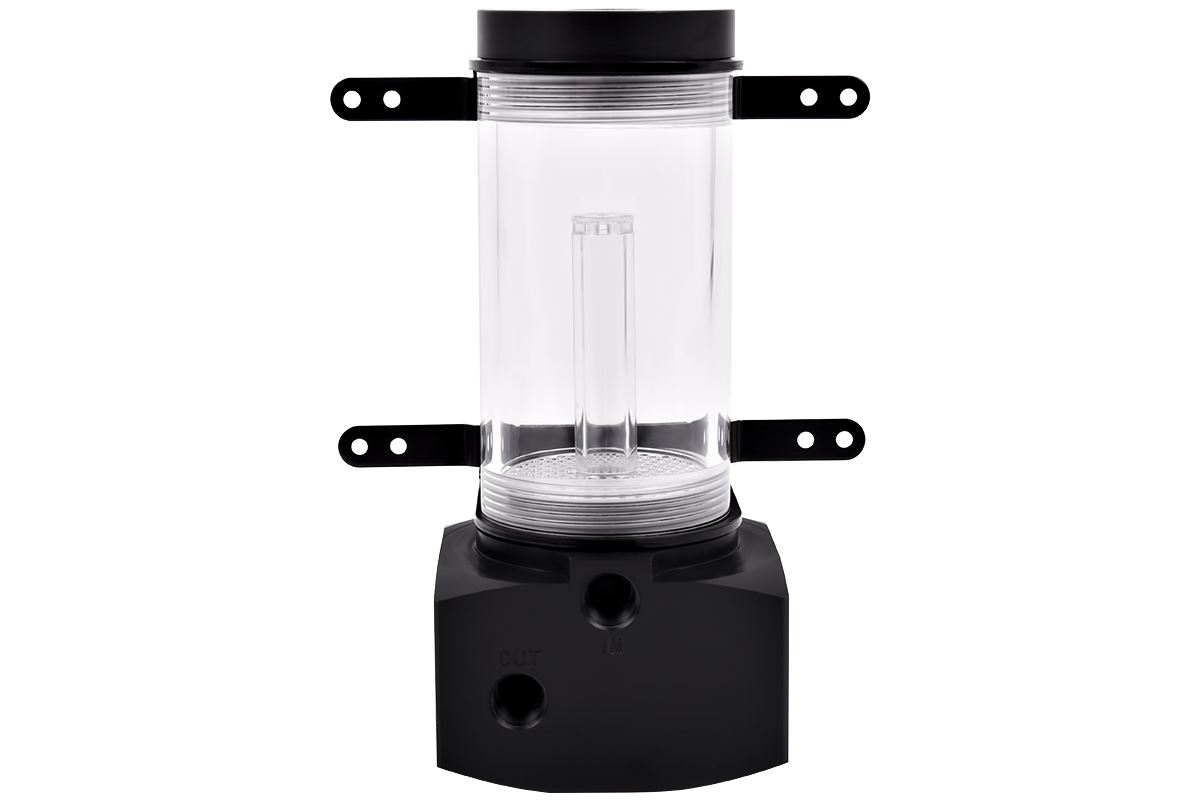

Der Eisbecher D5

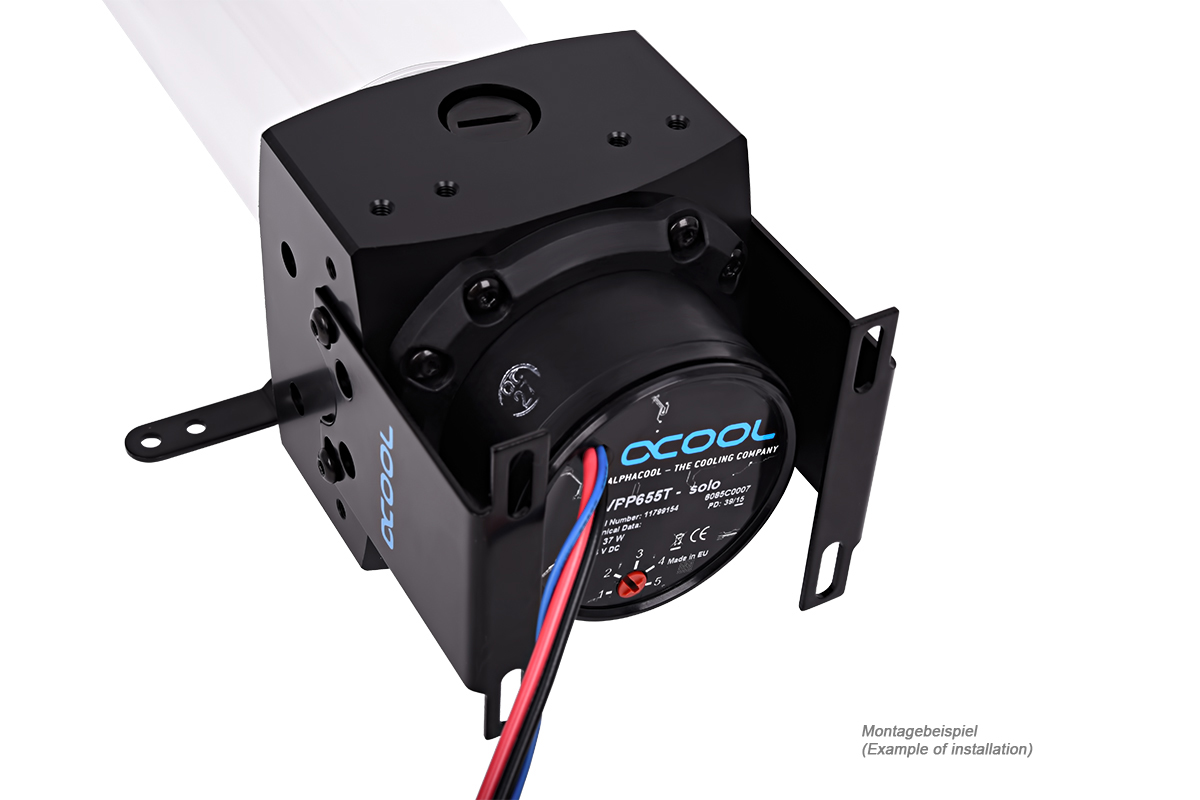

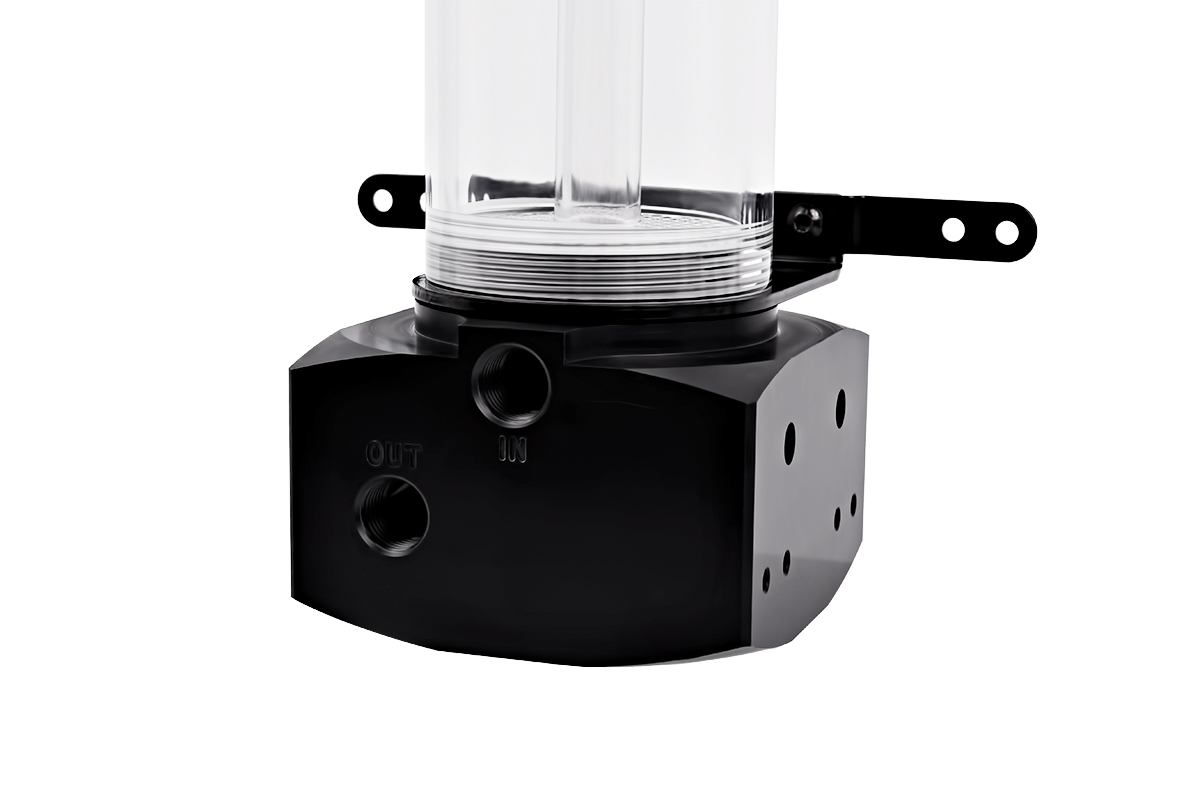

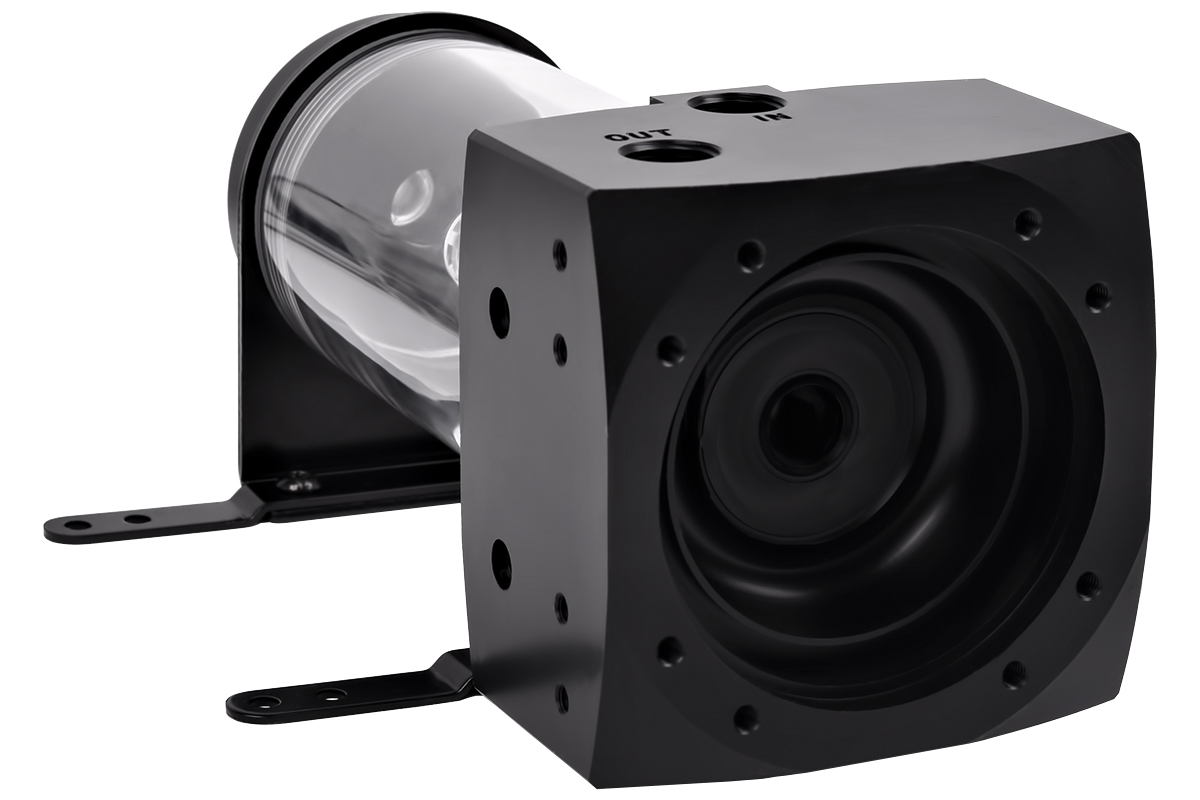

Dieser Eisbecher ist der größere Bruder der DDC Version. Die Befestigung der Pumpe erfolgt durch einen Montagering der die Pumpe mit acht Schrauben festhält. Die Beleuchtung der Acryl Version ist hier mit vier LEDs möglich die in den Pumpensockel gesteckt werden. Die Beleuchtung von oben ermöglicht das Beleuchtungsmodul. Steigröhrchen und Bubble Down verrichten auch hier tadellose Arbeit. Die Befestigung erfolgt hier entweder über die Halterungen oder über die im Lieferumfang enthaltenen Standfüße. Sollte im Gehäuse Platz in den 3,5" Festplattenschächten sein, sind auch dafür Gewinde im Pumpensockel vorgesehen (Pumpenentkopplung mit M4 IG und AG notwendig - Art. 52007)

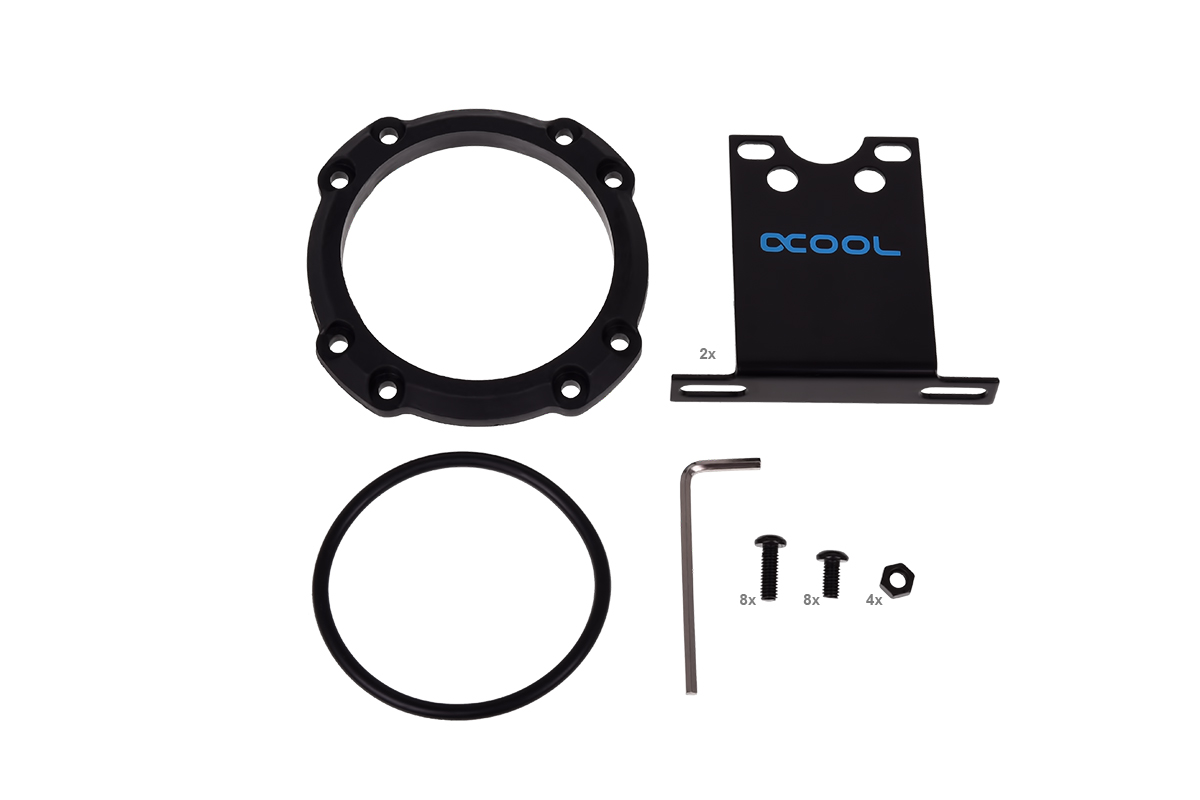

Zum Lieferumfang gehören:

• 8x M4x12mm Schraube
• 8x M4x8mm Schraube
• 4x M4 Mutter
• 1x Montagering
• 1x O-Ring ID ca. 54mm
• 2x Standfuß
• 1x Sechskantschlüssel 2,5mm

Abmessungen 150mm Version:

• Maße inkl. Halterung ohne Standfüße (LxBxT): 176 x 136 x 80mm
• Maße ohne Halterung inkl. Standfüße (LxBxT): 223,5 x 87,5 x 80mm

• Acrylrohr Durchmesser: 60mm

• Füllmenge: 180ml

Montageanleitung

Download 3D-Datei (.stp)

Hinweis zur Anwendung
Bitte nur in Verbindung mit klaren, transparenten Wasserkühlungsflüssigkeiten verwenden. Die Partikel und Zusätze in Pastell Flüssigkeiten können Wasserkühlungsprodukte wie Radiatoren, Pumpen, Kühler und Schläuche verstopfen und dauerhaft beschädigen. Das kann zur Folge haben, dass auch die Herstellergarantie erlischt.

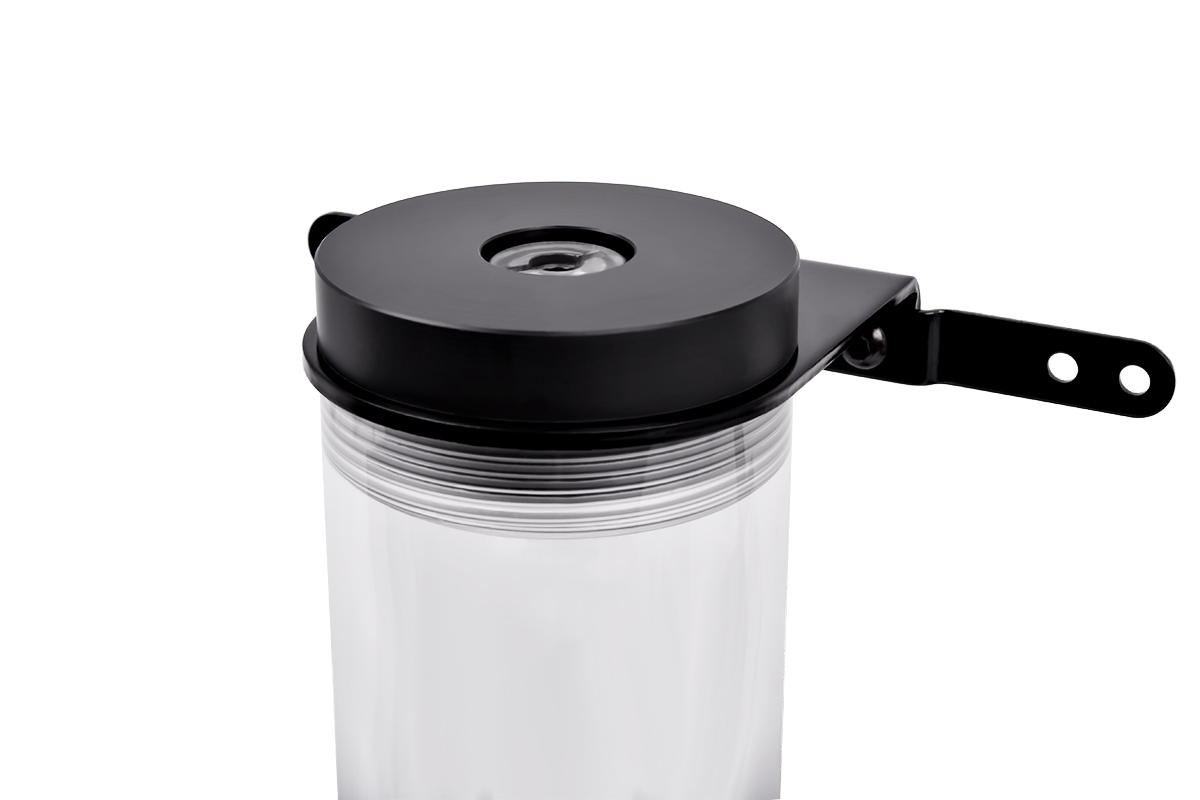

Um den Einlass von oben her nutzen zu können wird ein G1/4" Verlängerungsstück benötigt (Art. 1011183-1011186), da das Gewinde ein paar mm im Deckel eingelassen ist und viele Anschraubtüllen nicht eingedreht werden können.
